Шнекороторные снегоочистители для тракторов и погрузчиков

Более 40 моделей разной мощности. Производительность до 500 м3.

Рабочая ширина от 1,2 до 2,6 метров. Лизинг от 6,9%

Оставьте заявку на подбор снегоочистителя и получите скидку 5%

CERRUTI SRL

Навесные фрезерно-роторные снегоочистители

от ведущего производителя из Италии

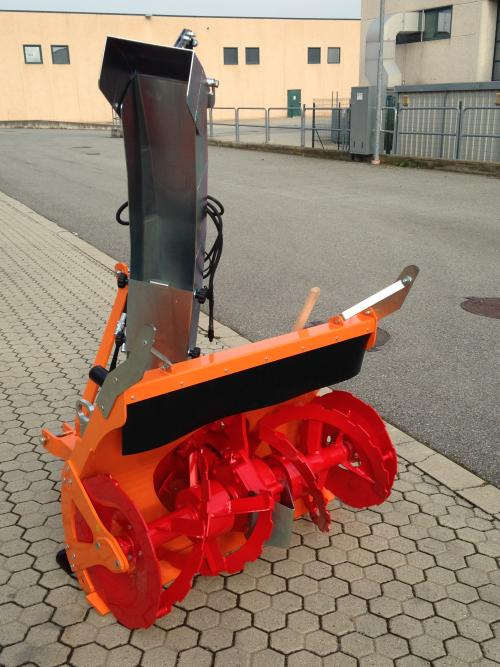

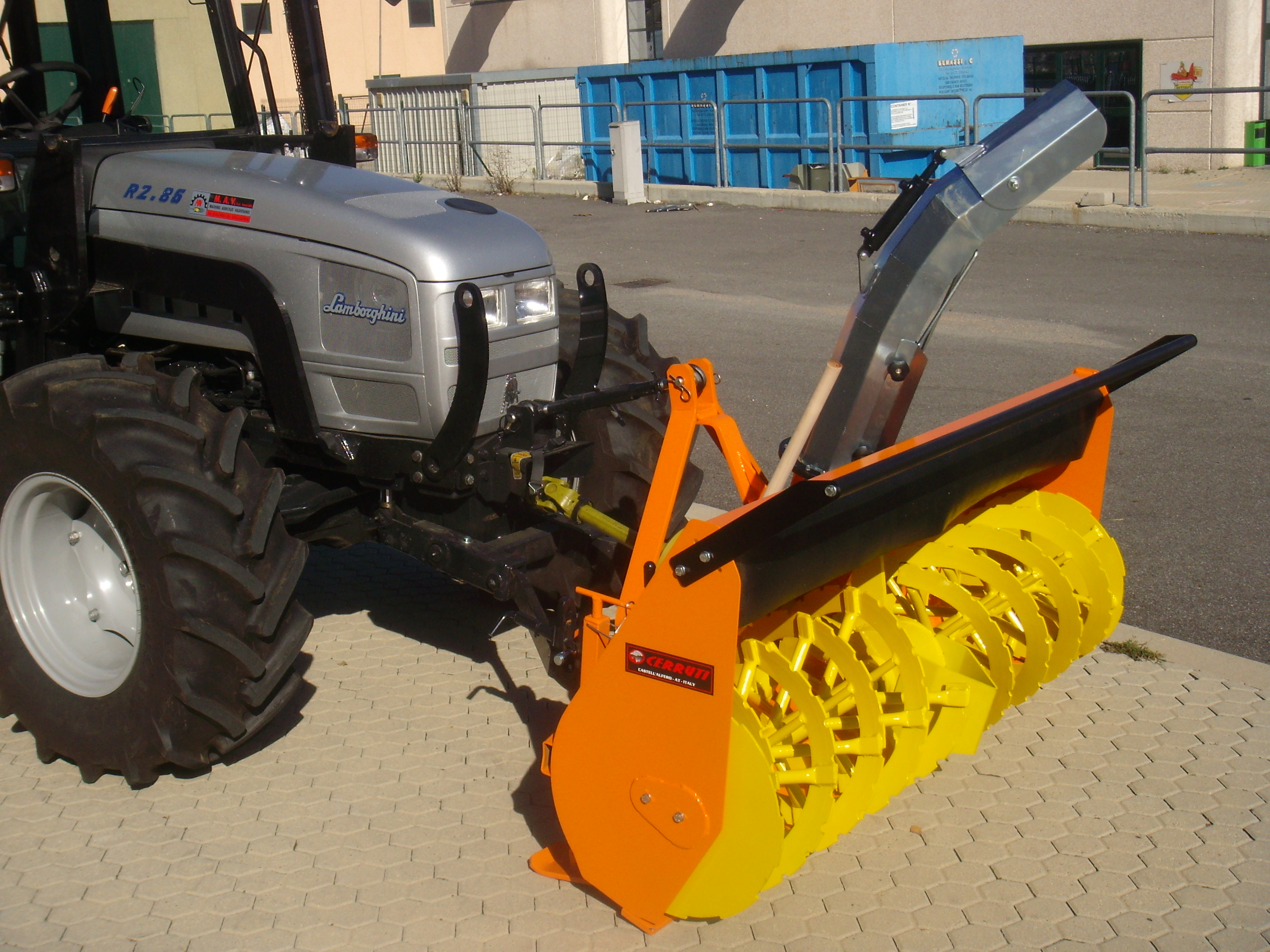

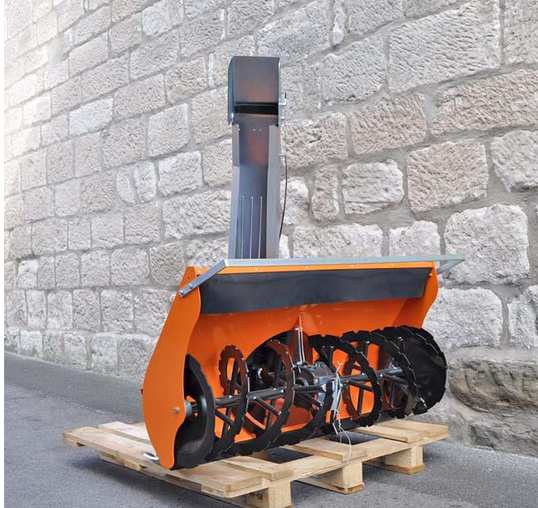

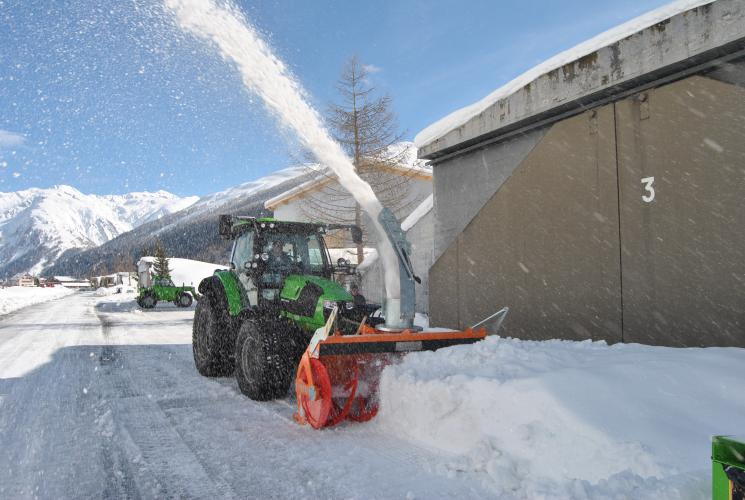

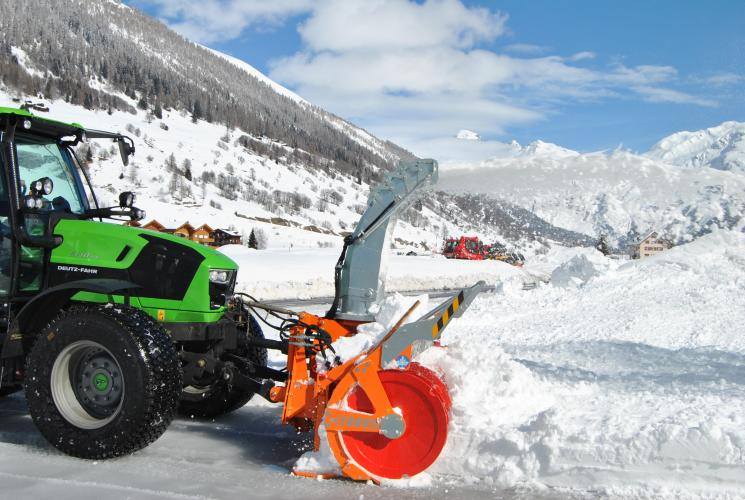

Конструкция тракторных снегоочистителей

Оборудование CERRUTI известно во всем мире благодаря своему качеству, надежности и большому числу опций.

  1. Двухступенчатый механизм работы
  2. Для установки спереди или сзади на трехточечное или треугольное крепление
  3. Усиленная конструкция фрезы с льдоскалывателями
  4. Защита всех подшипников
  5. Регулируемые по высоте лыжи
  6. Выбрасывающая труба из гальванизированной стали
  7. Гидравлическая регулировка козырька
  8. Гидравлическая регулировка вращения выдающей трубы

Модельный ряд тракторных снегоочистителей

Полноценная сервисная поддержка на базе собственного представительства компании в России, позволяет сделать работу снегоочистителя Cerruti бесперебойной, высокопроизводительной и минимизировать сроки поставки и обслуживания!

Middle 500-450

Рабочая высота

850 мм.

Диаметр фрез

500 мм.

Диаметр ротора

450 мм.

Рабочая ширина

1800 мм.

Вес

390 кг.

Требование к носителю

Мин. мощность трактора 60/100 л.с.

Гарантия

12 месяцев
Срок поставки30 рабочих дней

Super Middle 500-500

Рабочая высота

850 мм.

Диаметр фрез

500 мм.

Диаметр ротора

500 мм.

Рабочая ширина

2000 мм.

Вес

500 кг.

Требование к носителю

Мин. мощность трактора 80/110 л.с.

Гарантия

12 месяцев
Срок поставки30 рабочих дней

Super Middle Plus 500-550

Рабочая высота

850 мм.

Диаметр фрез

500 мм.

Диаметр ротора

500 мм.

Рабочая ширина

2200 мм.

Вес

550 кг.

Требование к носителю

Мин. мощность трактора 85/110 л.с.

Гарантия

12 месяцев
Срок поставки30 рабочих дней

Big 620

Рабочая высота

1050 мм.

Диаметр фрез

610 мм.

Диаметр ротора

620 мм.

Рабочая ширина

2500 мм.

Вес

850 кг.

Требование к носителю

Мин. мощность трактора 100/130 л.с.

Гарантия

12 месяцев
Срок поставки30 рабочих дней

Big 750

Рабочая высота

1040 мм.

Диаметр фрез

750 мм.

Диаметр ротора

750 мм.

Рабочая ширина

2600 мм.

Вес

1100 кг.

Требование к носителю

Мин. мощность трактора 110/150 л.с.

Гарантия

12 месяцев
Срок поставки30 рабочих дней
Как мы работаем

Подбор техники и консультации

Заключение договора

Доставка техники

на Ваш склад

Обучение персонала

и ввод в эксплуатацию

Гарантийное обслуживание

Нужна помощь с выбором снегоочистителя?

Оставьте свой номер телефона. Представитель завода позвонит, проконсультирует по всем вопросам и поможет сделать правильный выбор снегоочистителя.

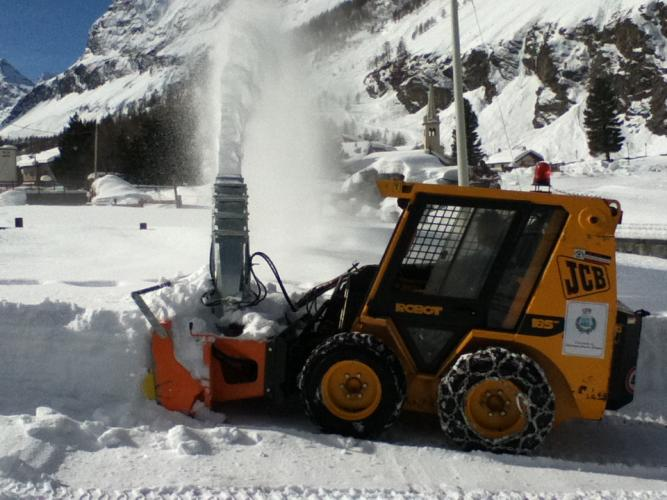

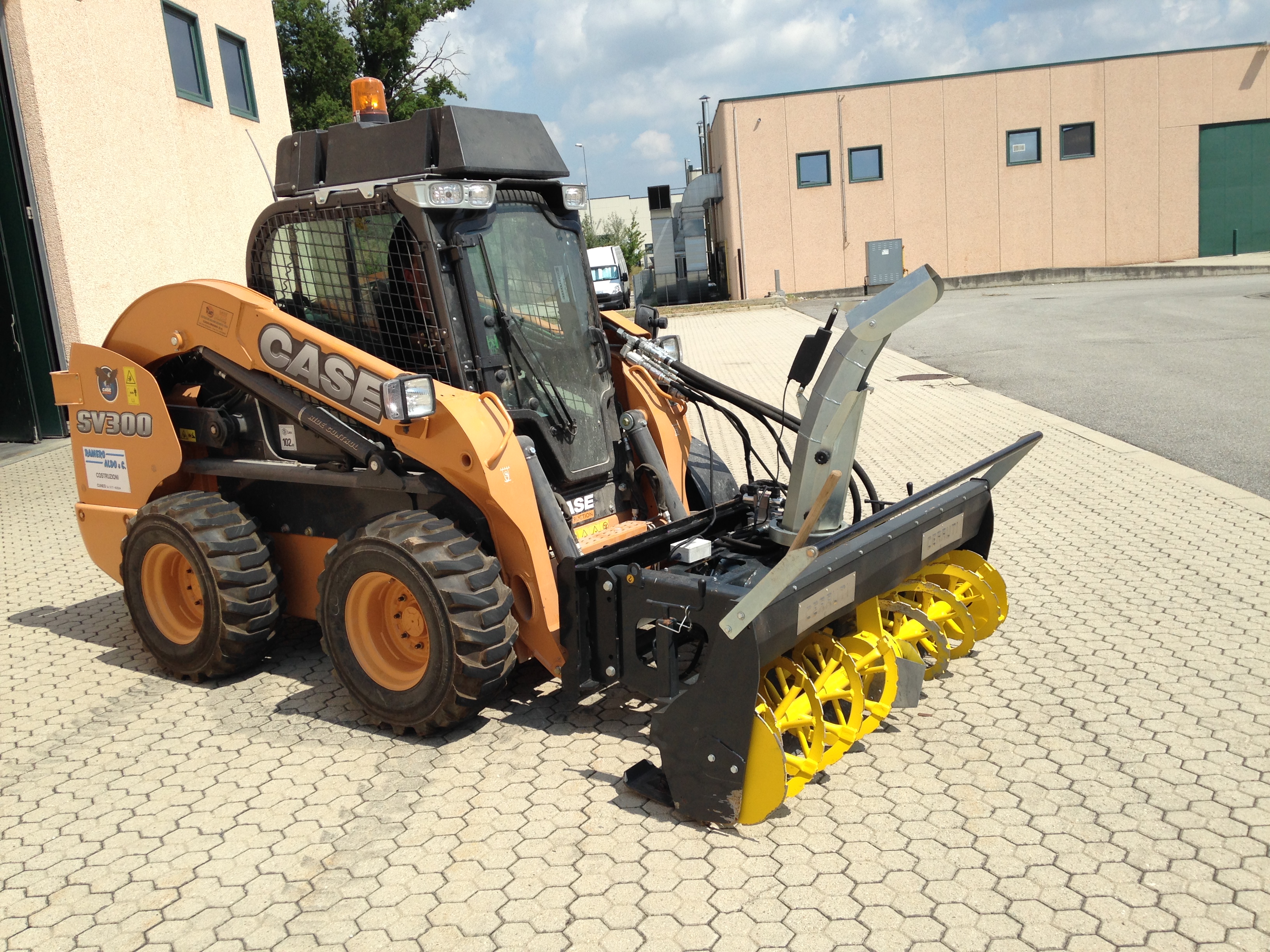

снегоочиститель на минипогрузчик

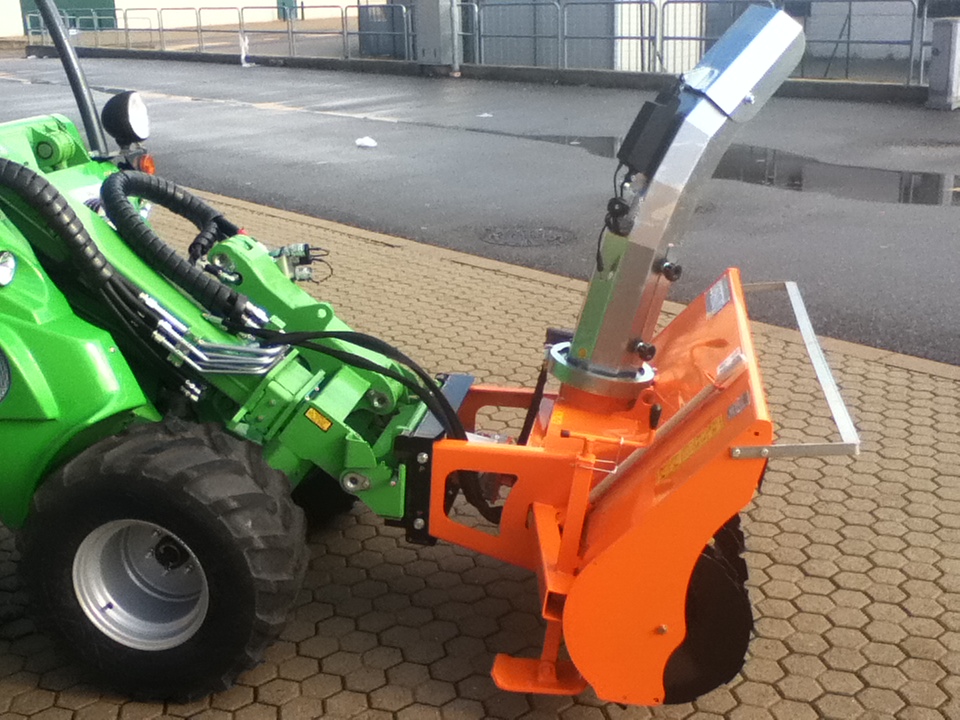

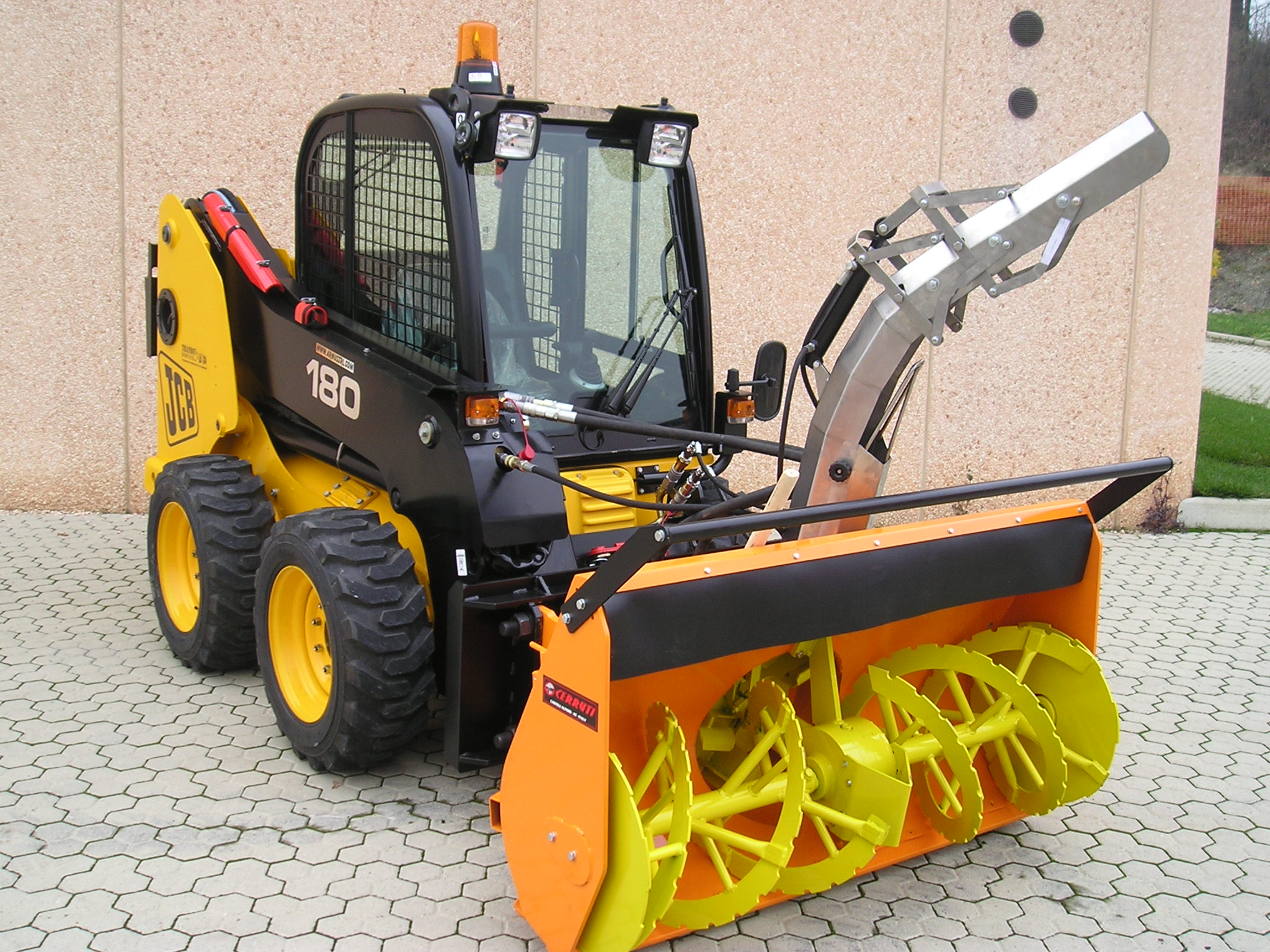

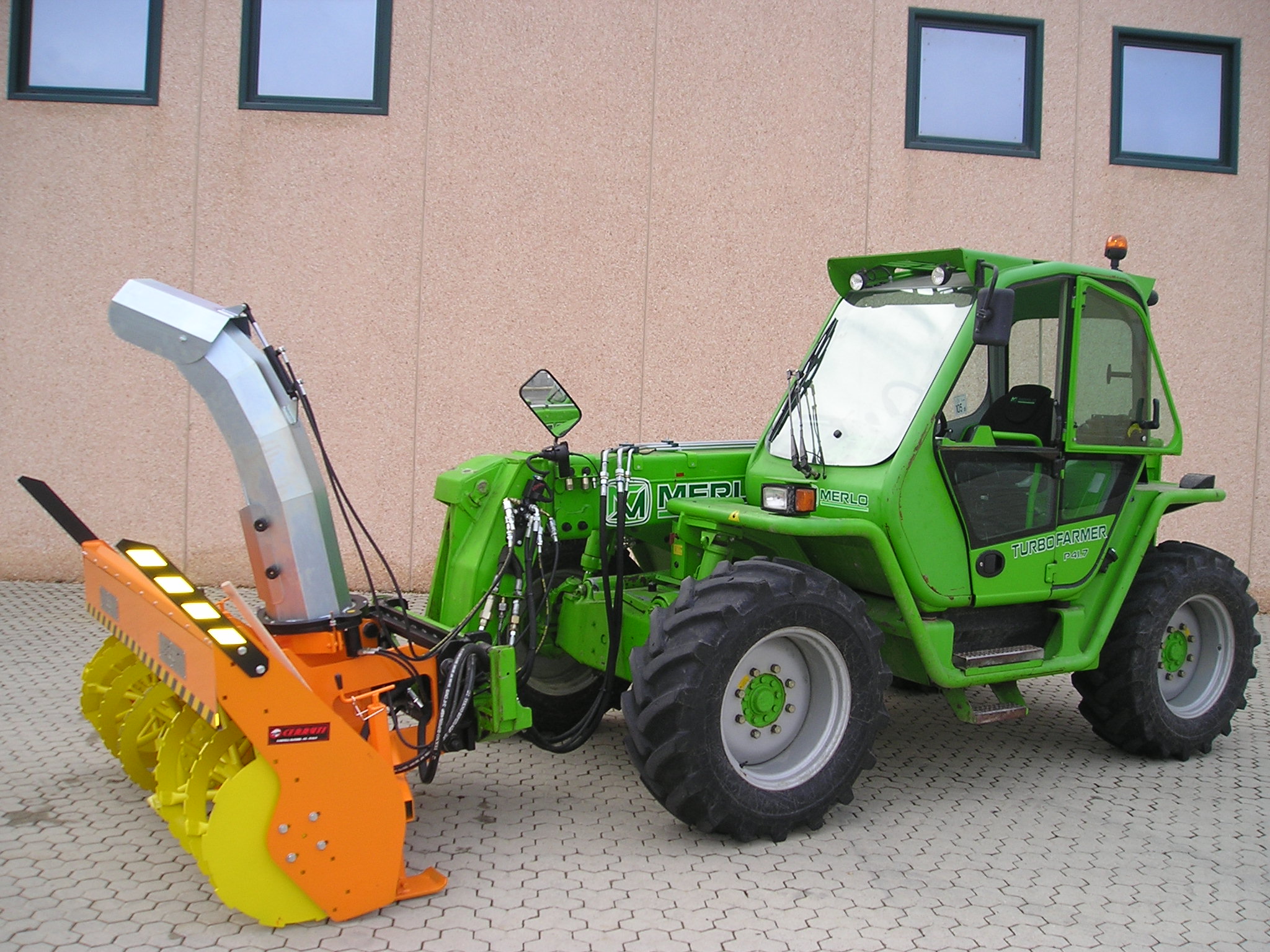

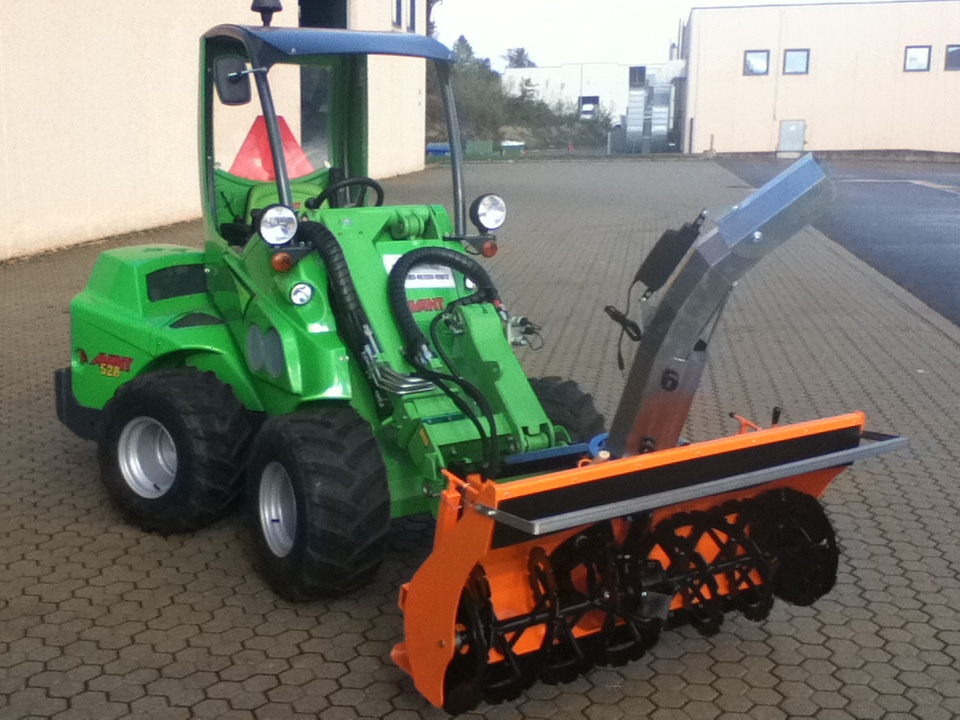

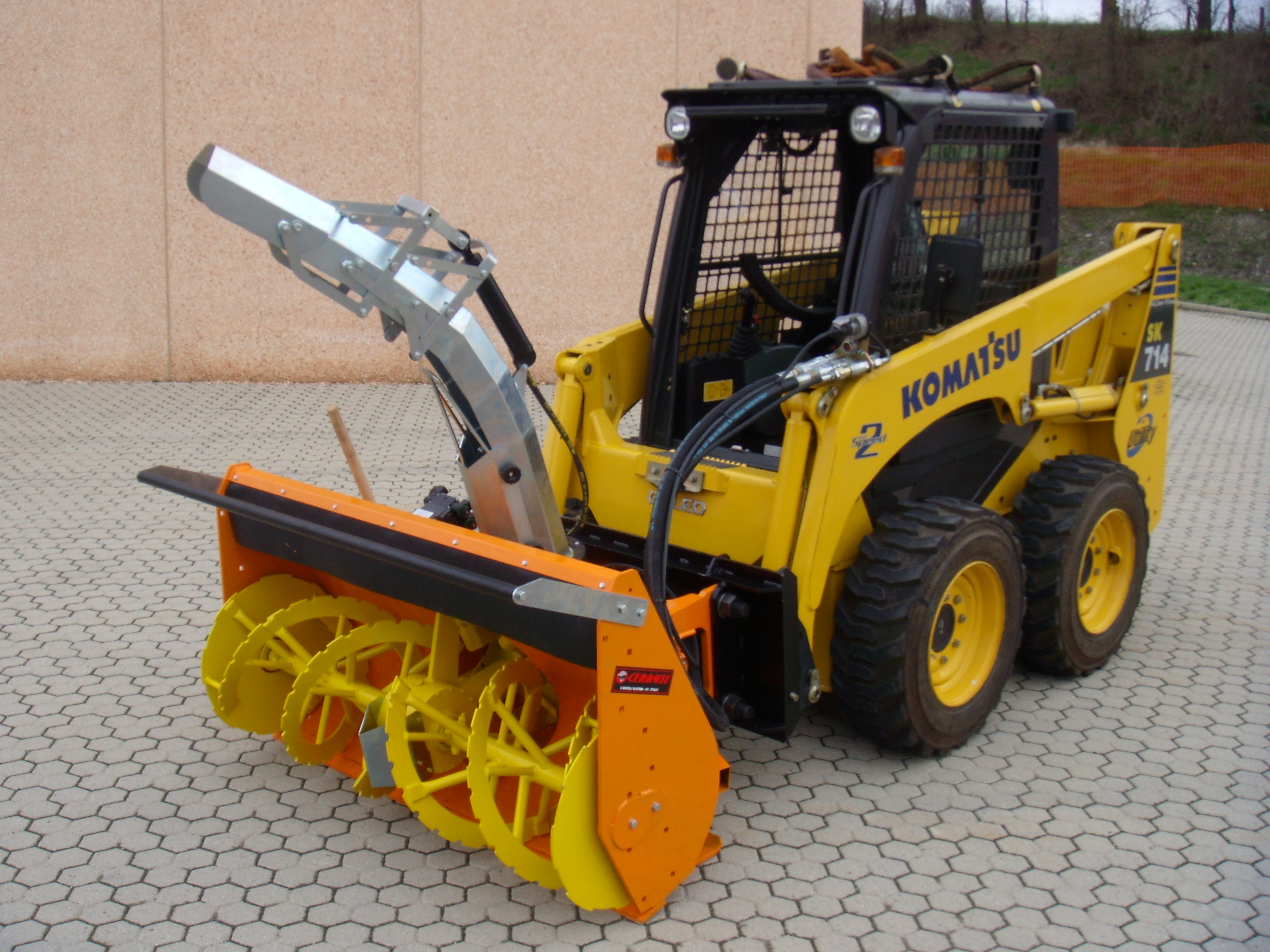

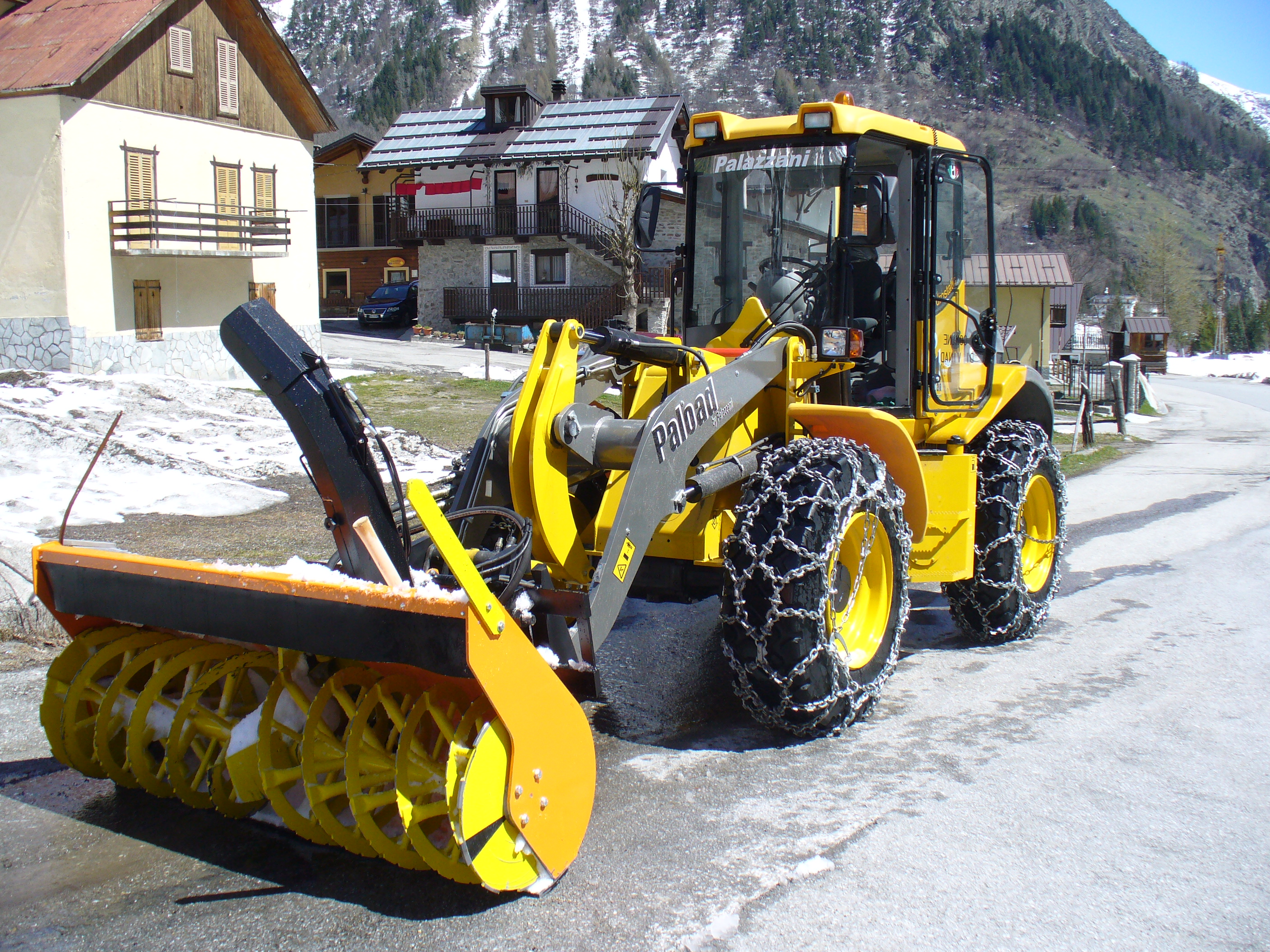

Конструкция гидравлических снегоочистителей для погрузчиков

Оборудование CERRUTI известно во всем мире благодаря своему качеству, надежности и большому числу опций.

    1. Двухступенчатый механизм работы
    2. Гидравлический привод фрезы и ротора
    3. Усиленная конструкция фрезы с льдоскалывателями
    4. Защита всех подшипников
    5. Регулируемые по высоте лыжи
    6. Выбрасывающая труба из гальванизированной стали
    7. Гидравлическая регулировка козырька
    8. Гидравлическая регулировка вращения выдающей трубы

Модельный ряд снегоочистителей для погрузчиков

Полноценная сервисная поддержка на базе собственного представительства компании в России, позволяет сделать работу снегоочистителя Cerruti бесперебойной, высокопроизводительной и минимизировать сроки поставки и обслуживания!

Basic HY 400-400

Рабочая высота

700 мм.

Диаметр фрез

400 мм.

Диаметр ротора

400 мм.

Рабочая ширина

1500 мм.

Вес

245 кг.

Требование к носителю

Гидропоток, л/мин 55/80

Гарантия

12 месяцев
Срок поставки30 рабочих дней

Midle HY 500-450

Рабочая высота

710 мм.

Диаметр фрез

500 мм.

Диаметр ротора

450 мм.

Рабочая ширина

1800 мм.

Вес

490 кг.

Требование к носителю

Гидропоток, л/мин 110/150

Гарантия

12 месяцев
Срок поставки30 рабочих дней

Super Midle HY Plus 500-550

Рабочая высота

850 мм.

Диаметр фрез

500 мм.

Диаметр ротора

550 мм.

Рабочая ширина

2000 мм.

Вес

500 кг.

Требование к носителю

Гидропоток, л/мин 110/160

Гарантия

12 месяцев
Срок поставки30 рабочих дней

BIG 620 HY

Рабочая высота

1050 мм.

Диаметр фрез

610 мм.

Диаметр ротора

620 мм.

Рабочая ширина

2200 мм.

Вес

790 кг.

Требование к носителю

Гидропоток, л/мин 140

Гарантия

12 месяцев
Срок поставки30 рабочих дней

Нужна помощь с выбором снегоочистителя?

Оставьте свой номер телефона. Представитель завода позвонит, проконсультирует по всем вопросам и поможет сделать правильный выбор снегоочистителя.

Преимущества покупки снегоочистителей CERRUTI

Более 40 моделей для установки на тракторы или погрузчики.

Работают одинаково эффективно по любому снегу.

Лизинговая программа от завода.

Удорожание от 6.9% годовых.

Выездная сервисная служба.

Запасные части в наличии в России.

Обучение персонала на месте эксплуатации.

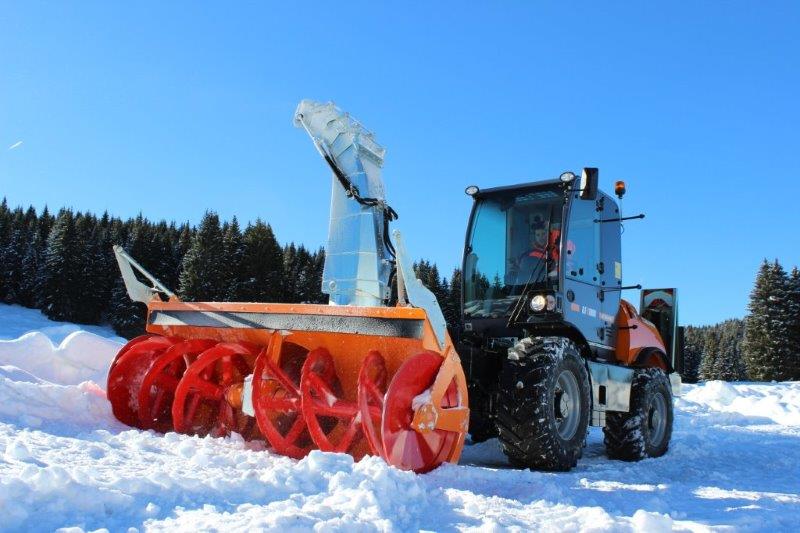

шнекороторный снегоочиститель

Лизинговая программа

Удорожание от 6.9 % годовых

Минимальная ставка на рынке за счёт использования собственных средств.


  • Авансовый платёж - от 10%
  • Срок лизинга - от 12 до 48 месяцев
  • Рассмотрение заявки - не более 2-х дней
